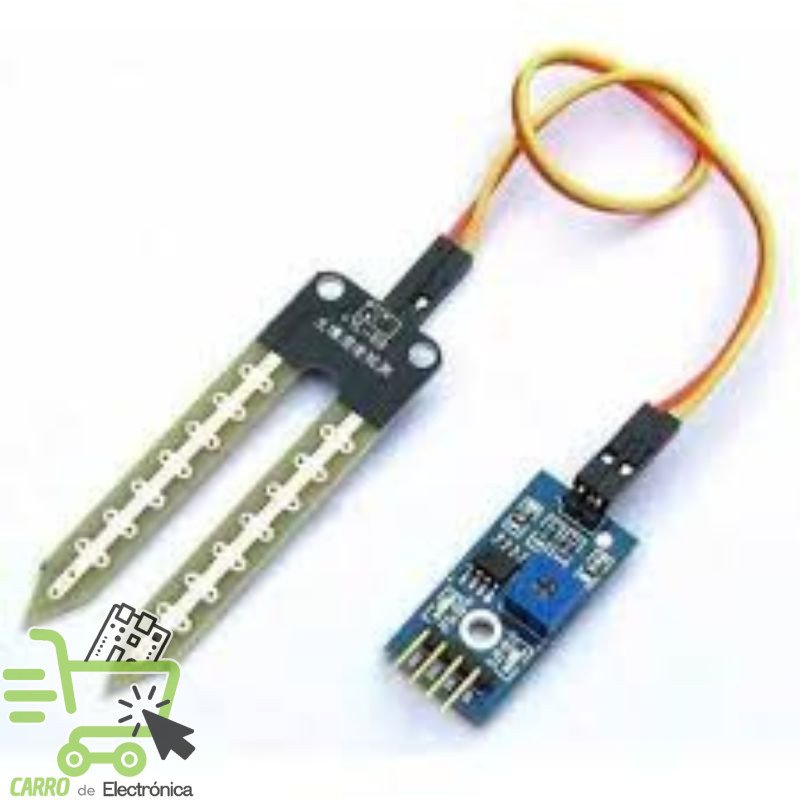

SENSOR DE HUMEDAD DE SUELO FC-28

Este sensor consta de un par de electrodos en forma de “U” chapado en níquel (para una mayor durabilidad)  y una tarjeta comparadora basada en un LM393. El sensor  puede ser un  auxiliar excelente para conocer la humedad en el ambiente, como por ejemplo; en la tierra, jardines,  macetas y/o invernaderos pues al detectar humedad en el suelo se creará un puente entre una punta y otra, que será detectado por un circuito de control con un amplificador operacional que sera el encargado de transformar la conductividad registrada a un valor analógico que podrá ser leído por Arduino.

Se complementa perfectamente con Arduino o microcontroladores PIC , AVR, DSP, COP, etc para hacer un proyecto de domótica como el regular la humedad de una planta sin necesidad de requerir de supervisión constante.

Consta de dos salidas, una analógica (AO ) y otra digital (DO). Con DO disponemos de un potenciómetro de ajuste para que se accione cuando el nivel de humedad bajo es alcanzado  mientras que con AO podremos saber con certeza el nivel de humedad de la tierra con ayuda de un canal analógico de cualquier microcontrolador o Arduino. Este sensor tiene la capacidad de medir la humedad del suelo. Aplicando una pequeña tensión entre los terminales del módulo YL-69 hace pasar una corriente que depende básicamente de la resistencia que se genera en el suelo y ésta depende mucho de la humedad. Por lo tanto, al aumentar la humedad la corriente crece y al bajar la corriente disminuye.

Consiste en una sonda YL-69 con dos terminales separados adecuadamente  y  contiene un circuito comparador LM393 SMD (de soldado superficial) muy estable, un led de encendido y otro de activación de salida digital.

• Ambas placas están recubiertas de una capa de material conductor
• Señal digital de superación de umbral con salida para el usuario (DO) y LED indicador. La sensibilidad de disparo se puede ajustar mediante trimmer. Esta función es provista por un comparador con LM393
• Pines de conexión de la tarjeta: VCC: alimentación, GND: Tierra, DO: Salida digital indicadora de superación de umbral, AO: Salida análoga de la medición de humedad
• LED indicador de encendido
• Dos agujeros de sujeción en el sensor de diámetro 3 mm aprox. y un agujero de sujeción en el módulo electrónico de 2 mm aproximado
• Incluye 6 cables de conexión Hembra-Hembra de 20 cm
• Dimensiones aproximadas del sensor 6 cm x 2 cm y del  módulo electrónico 4 cm x 1.5 cm
• Aplicaciones: Monitoreo de la humedad en suelos, Jardinería, Alarma de inundación, Detección de nivel máximo en un tanque

Especificaciones

• Voltaje de alimentación mínimo: 3.3 V
• Voltaje de alimentación máximo: 5 V
• Voltaje de salida mínimo: 0 V
• Voltaje de salida máximo: 4.2 V
• Corriente: 35 mA
• Modo de salida: Dual (Analógica y digital)
• Tipo salida: Digital (0 y 1)
• Interfaz de salida analógica: AO
• Porcentaje mínimo de humedad – Porcentaje máximo de humedad: 10 % – 90 %
• Longitud de jumper: 20 cm
• Dimensiones módulo: 3 cm X 1.5 cm
• Dimensiones sonda: 6 cm X 2 cm
• Modelo: AR-SENH
• Modelo: OKY3442

Terminales

• VCC: Tensión de alimentación
• GND: Tierra
• A0: Salida analógica que entrega una tensión proporcional a la humedad.
• D0: Salida digital; este módulo permite ajustar cuándo el nivel lógico en esta salida pasa de bajo a alto mediante el potenciómetro

Incluye

• 1 x Sonda
• 1 x Módulo LM393
• 2 x Jumper hembra – hembra 20 cm
